SE-10 Manual do Usuário

1. Introdução

O SE-10 é um monitor ambiental com sensores internos de temperatura e umidade para monitoramento do ambiente, além de suportar sondas de temperatura externas (vendidas separadamente) para monitoramento adicional, como dentro de racks. O dispositivo possui conexão Ethernet, entradas digitais configuráveis e saídas para acionamento de cargas externas e alarmes. O SE-10 é ideal para aplicações que requerem monitoramento remoto e centralizado de data centers, salas elétricas, freezers, câmaras frias e áreas de armazenamento de vacinas.

2. Características do Produto

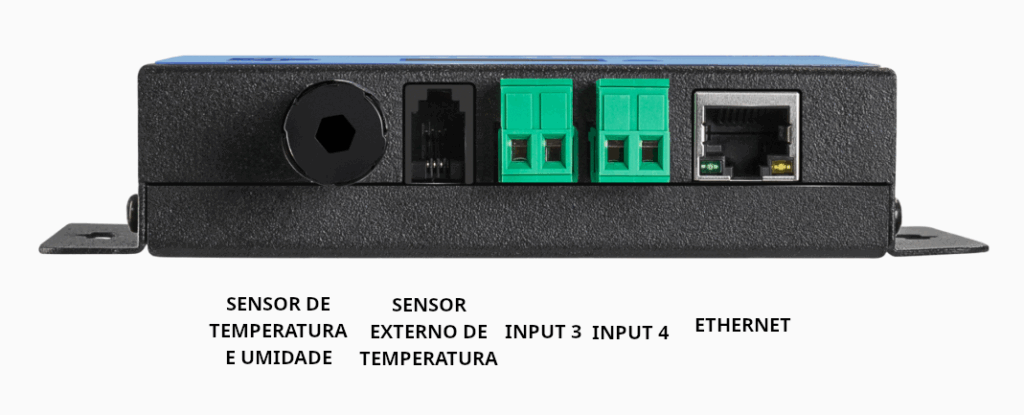

2.1. Entradas e Sensores

  • Sensor Interno: Temperatura e umidade.
  • Sonda Externa: Sonda de temperatura externa para monitoramento adicional.
  • Entradas Digitais (Input1 e Input2): Entradas opto isoladas configuráveis como N.A. (Normalmente Aberto) ou N.F. (Normalmente Fechado), permitindo a conexão de sensores de fumaça, movimento, botões de pânico ou abertura de portas.

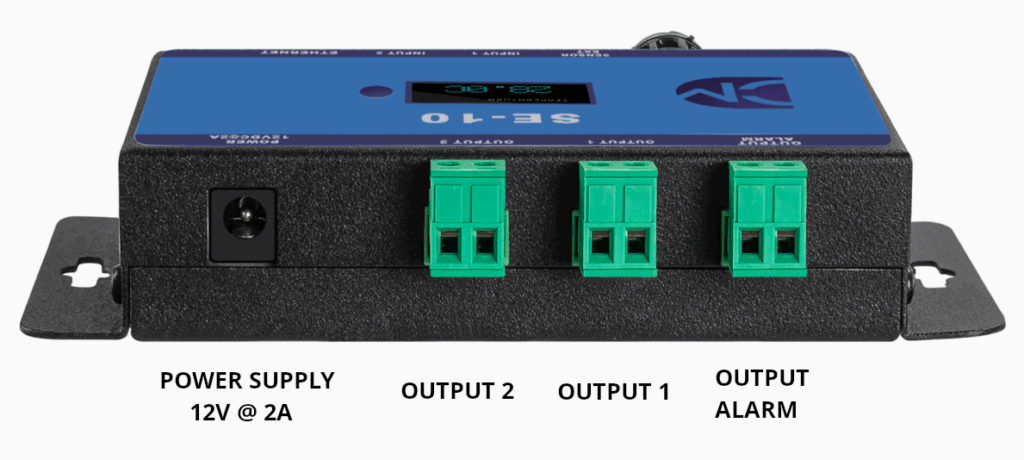

2.2. Saídas

  • Saídas Digitais (Output1 e Output2): Saídas de contato seco controladas por relés, com capacidade de até 5A para acionamento de cargas externas.
  • Saída de Alarme Geral: Ativada sempre que um sensor ou entrada digital estiver em estado de alarme.

3. Instalação e Configuração

3.1. Endereço IP Inicial e DHCP

Ao ligar o SE-10 pela primeira vez ou após um reset para os valores de fábrica, ele utilizará o endereço IP fixo 192.168.1.181. Para verificar o IP, pressione o botão no equipamento.

Restaurando os Padrões de Fábrica:

  1. Desconecte o conector de alimentação.
  2. Pressione e segure o botão enquanto reconecta a alimentação.
  3. Aguarde a exibição da mensagem “RESET” no display.
  4. Solte o botão. O dispositivo reiniciará com o DHCP ativo, recebendo um endereço IP da rede automaticamente.

Para visualizar o novo IP, pressione o botão novamente até que as configurações de rede sejam exibidas.

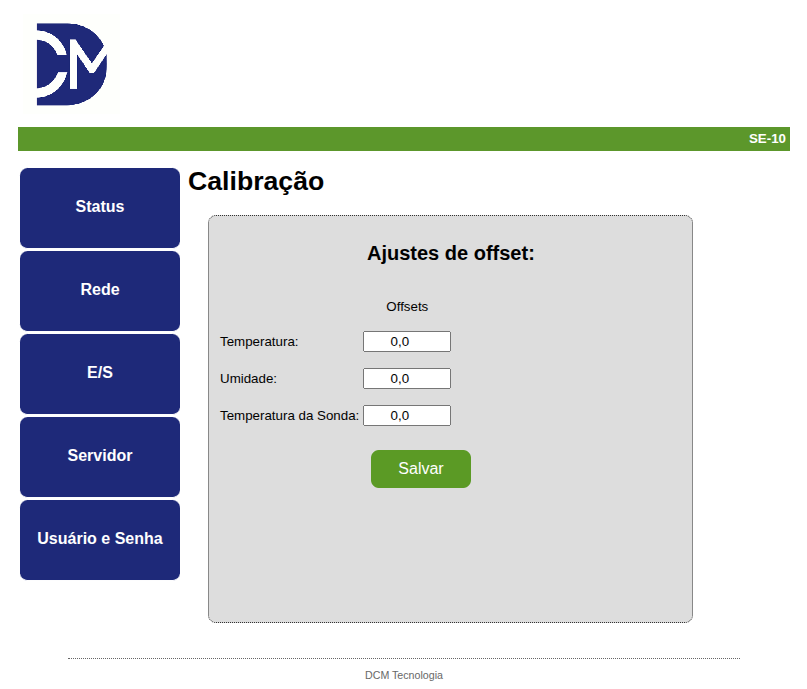

3.2. Acessando a Interface Web

  • Acesse o endereço 192.168.1.181 ou o IP atual no navegador (Para verificar o IP, pressione o botão no equipamento).
  • Usuário padrão: admin
  • Senha padrão: admin

3.3. Configurações de Rede

No menu de rede, é possível ajustar as configurações conforme a necessidade do seu ambiente.

3.4. Configurações das Entradas e Saídas

No menu E/S, você poderá configurar os limites dos sensores, bem como o funcionamento das entradas e saídas digitais.

Alarme de Sonda Desconectada

Caso a sonda externa não seja utilizada, configure o campo “Habilitar Alarme de Sonda Desconectada” como NÃO, evitando alarmes desnecessários.

4. Modos de Operação

4.1. Entradas Digitais

  • Modo Desabilitado: A entrada é ignorada pelo sistema.
  • Modo N.A. (Normalmente Aberto): O alarme é acionado quando os contatos entre os bornes são fechados.
  • Modo N.F. (Normalmente Fechado): O alarme é acionado quando os contatos entre os bornes são abertos.

4.2. Saídas Digitais

  • Modo Manual: As saídas podem ser ativadas manualmente pela interface web.
  • Modo Sirene: A saída é ativada em qualquer alarme e pode ser silenciada pela interface web.
  • Modo Ar Condicionado BACKUP: Ativado em qualquer alarme e só pode ser desligado pela interface web, permanecendo ativo mesmo se o alarme for desativado.

4.3. Saída de Alarme

A saída de alarme permanece ativada enquanto houver algum alarme ativo no sistema.

5. Integração com DCM Cloud

Para utilizar o SE-10 com o DCM Cloud:

  1. No menu Server, configure o endereço IP do servidor.
  2. Marque a opção “Habilitar DCM Cloud”.
  3. Configure o nome e a localização do equipamento.

5.1. Configurações SNMP

No menu SNMP, habilite o SNMP GET, altere o nome da comunidade de leitura e configure o TRAP e seu respectivo endereço IP.

6. Comandos SNMP e Variáveis OID

Abaixo estão os principais OIDs disponíveis para monitoramento via SNMP:

FunçãoOID
Temperatura Interna.1.3.6.1.4.1.49542.1.1.0
Umidade Interna.1.3.6.1.4.1.49542.1.2.0
Temperatura da Sonda Externa.1.3.6.1.4.1.49542.1.3.0
Estado das Entradas 1 e 2.1.3.6.1.4.1.49542.1.4.0
Alarme de Temperatura.1.3.6.1.4.1.49542.2.1.0

Use o comando SNMP WALK para listar todas as OIDs disponíveis.

Exemplo de comando SNMP:

[root@localhost]$ snmpget -v2c -c public 192.168.1.181 .1.3.6.1.4.1.49542.1.1.0

7. Acesso XML

Para acessar os valores em formato XML, utilize o seguinte endereço:

http://<ip_do_equipamento>/status.xml

O retorno será similar a:

<response>
    <temperature>24.72</temperature>
    <humidity>64.22</humidity>
    <sonde>24.57</sonde>
    <input1>0</input1>
    <input2>0</input2>
    <output1>1</output1>
    <output2>0</output2>
    <outputalarm>1</outputalarm>
    <dewpoint>17.50</dewpoint>
    <temperature_max>100.0</temperature_max>
    <temperature_min>0.0</temperature_min>
    <humidity_max>100.0</humidity_max>
    <humidity_min>0.0</humidity_min>
    <sonde_max>100.0</sonde_max>
    <sonde_min>0.0</sonde_min>
</response>

8. Acesso JSON

Para acessar os valores em formato JSON, utilize o seguinte endereço:

http://<ip_do_equipamento>/status.json

O retorno será similar a:

{
"firmware": "1.99",
"name": "SE-10NOVO",
"description": "LOCALIZACAO",
"mac": "DC:MT:D0:9E:A4:82",
"temp": 25.10,
"umid": 68.57,
"temp_ext": 24.24,
"dew": 18.90,
"input1" : 0,
"input2" : 0,
"ouput_alarm" : 0,
"max_temp": 100.0,
"max_umid": 100.0,
"max_temp_ext": 100.0,
"min_temp": 0.0,
"min_umid": 0.0,
"min_temp_ext": 0.0,
"s1hist": 0.0,
"s2hist": 0.0,
"s3hist": 0.0,
"input1_mode" : 1,
"input2_mode" : 1
}

9. Especificações Técnicas

  • Alimentação: Fonte externa 12VDC 2A padrão EN 60950-1
  • Entradas Digitais: Opto isoladas (configuráveis N.A. ou N.F.)
  • Saídas Relé: 2 x 5A (contactores secos)
  • Interface de Rede: Ethernet 10/100 Mbps IEEE 802.3
  • Protocolo de Gerenciamento: SNMP v2c, HTTP GET para XML e JSON
  • Temperatura de Operação: -20°C a 70°C
  • Dimensões: 113 x 78 x 28mm (142 x 108 x 28mm considerando abas laterais e sensor inferior)

DCM Tecnologia Eletrônica LTDA | Rua Wilson Bernardo, 180 | Peruíbe | SP | CEP 11771-496 | (11) 3090-9324
