SE-20 Manual do Usuário

1. Introdução

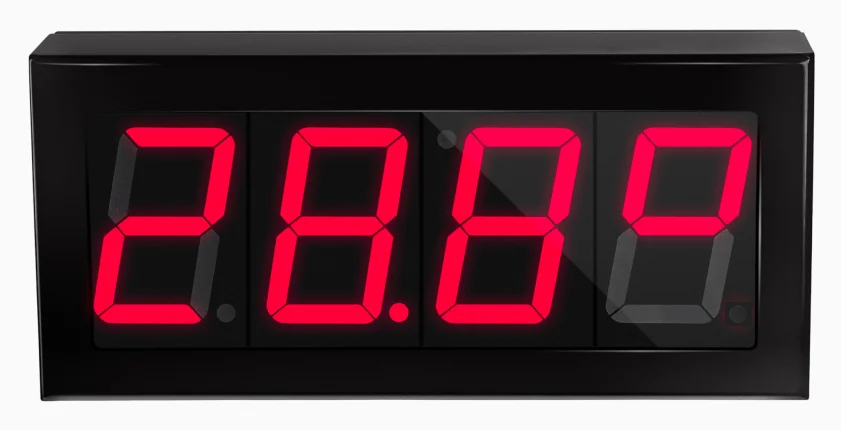

O SE-20 é um display monitor ambiental, projetado para oferecer precisão e confiabilidade no monitoramento de temperatura e umidade. Este dispositivo é compatível com sensores de temperatura e umidade, bem como com sondas de temperatura, garantindo uma solução versátil para diversos ambientes críticos.

É a solução ideal para quem busca confiabilidade e precisão no monitoramento de ambientes críticos. Com sua integração ao DCM Cloud, ele oferece uma plataforma poderosa e acessível para garantir a segurança e o controle do monitoramento.

---

Funcionalidades

• Alarme Sonoro: Equipado com uma sirene integrada que emite alertas sonoros imediatos em caso de desvios nos parâmetros monitorados.
• Alertas por Mensagem: Integrado ao DCM Cloud, o SE-20 envia notificações instantâneas via e-mail, SMS e Telegram sempre que os sensores detectarem valores fora da faixa operacional configurada.

---

2. Compatibilidade de Sensores

---

3. Aplicações Ideais

O SE-20 é ideal para monitorar diversos ambientes que requerem precisão e controle, incluindo:

• Data Centers: Monitoramento contínuo para evitar superaquecimento de servidores e equipamentos eletrônicos.
• Salas Elétricas: Garantia de que os equipamentos operam dentro da faixa de temperatura segura.
• Geladeiras e Câmaras Frias: Controle rigoroso de temperatura para conservação de alimentos, medicamentos e outros produtos sensíveis.
• Estufas: Ambiente controlado que necessitam de condições específicas de temperatura e umidade.

---

4. Benefícios

• Monitoramento Remoto: Através do DCM Cloud, o SE-20 permite o controle remoto de diversos ambientes, com registros históricos centralizados e acessíveis a qualquer momento.
• Interface WEB: Acesse as informações e configurações do SE-20 através de qualquer navegador, sem a necessidade de instalar softwares ou utilizar cabos especiais.
• Integração com DCM Cloud: Gerenciamento centralizado com gráficos, relatórios detalhados e envio automatizado de alertas, facilitando a administração e garantindo a eficiência das operações.

---

5. Especificações Técnicas

• Alimentação:
  • Fonte externa: 12VDC 2A, compatível com padrão EN 60950-1.
  • Acompanha fonte com saída 12VDC 2A e entrada 100-240VAC (bivolt automático) com cabo de 1,5m.
• Dimensões:
  • 220 x 100 x 40 mm
• Conexão de Rede:
  • Porta Ethernet 10/100 Base-T/TX.
  • Compatível com IEEE 802.3.
• Protocolos de Comunicação:
  • SNMPv2: Suporte para consulta de entradas via SNMP GET.
  • HTTP GET: Suporte para XML/JSON, permitindo fácil integração com outros sistemas de monitoramento.

6. Instalação e Configuração

6.1. Endereço IP Inicial e DHCP

Ao ligar o SE-10 pela primeira vez ou após um reset para os valores de fábrica, ele utilizará o endereço IP fixo 192.168.1.181. Para verificar o IP, pressione o botão no equipamento.

Restaurando os Padrões de Fábrica:

1. Desconecte o conector de alimentação.
2. Pressione e segure o botão enquanto reconecta a alimentação.
3. Aguarde a exibição da mensagem “RESET” no display.
4. Solte o botão. O dispositivo reiniciará com o DHCP ativo, recebendo um endereço IP da rede automaticamente.

Para visualizar o novo IP, pressione o botão novamente até que as configurações de rede sejam exibidas.

6.2. Acessando a Interface Web

• Acesse o endereço 192.168.1.181 ou o IP atual no navegador (Para verificar o IP, pressione o botão no equipamento).
• Usuário padrão: admin
• Senha padrão: admin

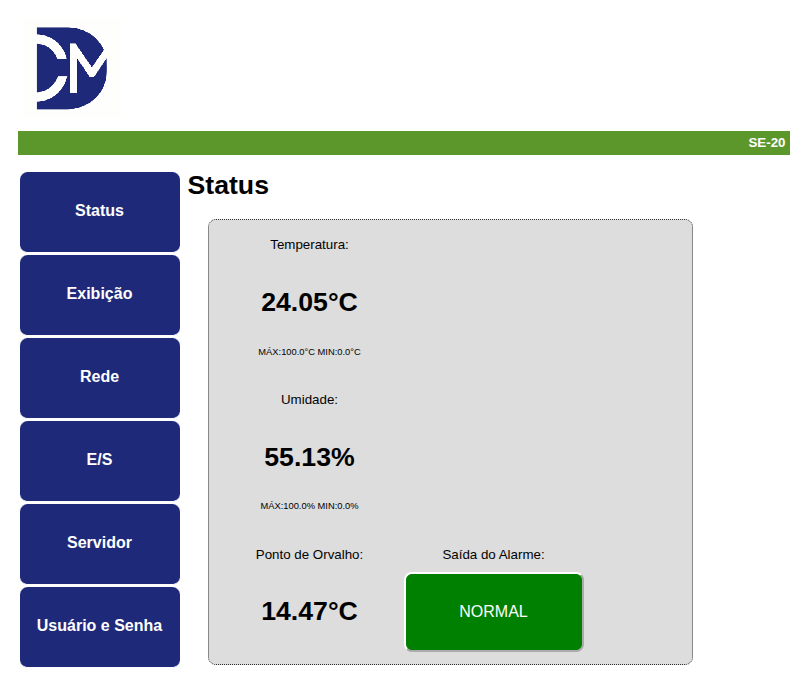

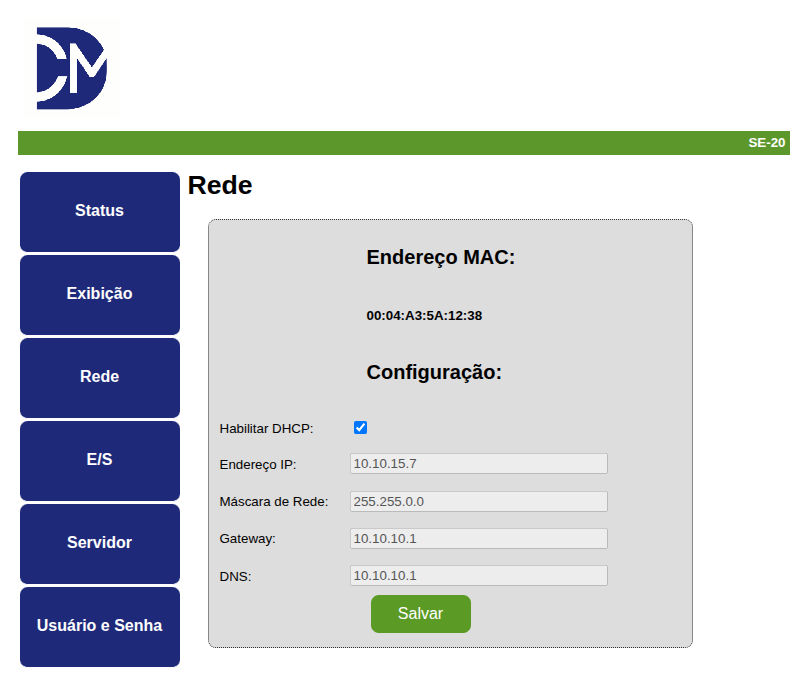

6.3. Configurações de Rede

No menu de rede, é possível ajustar as configurações conforme a necessidade do seu ambiente.

6.4. Configurações das Entradas e Saídas

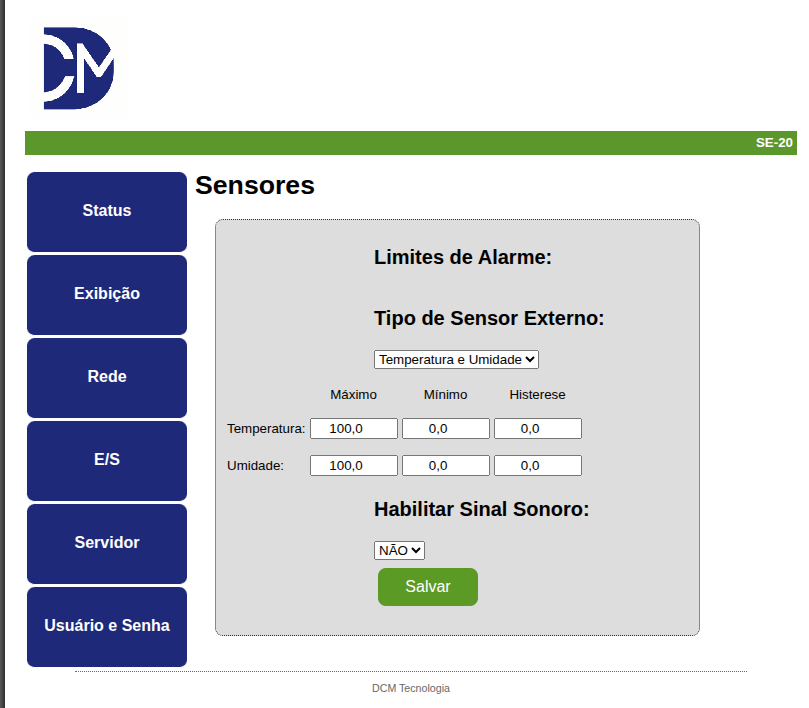

No menu E/S, você poderá configurar os limites dos sensores, bem como o funcionamento das entradas e saídas digitais.

Alarme de Sonda Desconectada

Caso a sonda externa não seja utilizada, configure o campo “Habilitar Alarme de Sonda Desconectada” como NÃO, evitando alarmes desnecessários.

6.5. Sinal sonoro em alarme

Se Habilitar sinal sonoro = SIM, a saída de alarme permanece ativada enquanto houver algum alarme ativo no sistema.

7. Integração com DCM Cloud

Para utilizar o SE-10 com o DCM Cloud:

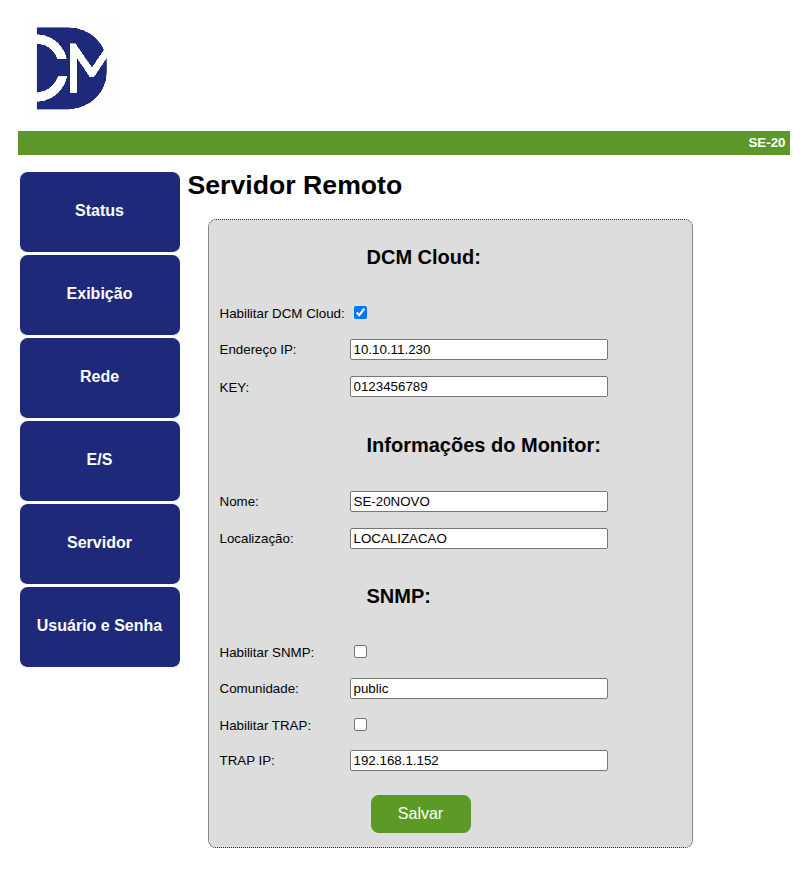

1. No menu Server, configure o endereço IP do servidor.
2. Marque a opção “Habilitar DCM Cloud”.
3. Configure o nome e a localização do equipamento.

7.1. Configurações SNMP

No menu SNMP, habilite o SNMP GET, altere o nome da comunidade de leitura e configure o TRAP e seu respectivo endereço IP.

8. Comandos SNMP e Variáveis OID

Abaixo estão os principais OIDs disponíveis para monitoramento via SNMP:

Função	OID
Temperatura Interna	.1.3.6.1.4.1.49542.1.1.0
Umidade Interna	.1.3.6.1.4.1.49542.1.2.0

Use o comando SNMP WALK para listar todas as OIDs disponíveis.

Exemplo de comando SNMP:

[root@localhost]$ snmpget -v2c -c public 192.168.1.181 .1.3.6.1.4.1.49542.1.1.0

9. Acesso XML

Para acessar os valores em formato XML, utilize o seguinte endereço:

http://<ip_do_equipamento>/status.xml

O retorno será similar a:

<response>
<temperature>24.05</temperature>
<humidity>54.92</humidity>
<outputalarm>0</outputalarm>
<dewpoint>14.40</dewpoint>
<temperature_max>100.0</temperature_max>
<temperature_min>0.0</temperature_min>
<humidity_max>100.0</humidity_max>
<humidity_min>0.0</humidity_min>
</response>

10. Acesso JSON

Para acessar os valores em formato JSON, utilize o seguinte endereço:

http://<ip_do_equipamento>/status.json

O retorno será similar a:

{
    "firmware": "2.0",
    "name": "SE-20NOVO",
    "description": "LOCALIZACAO",
    "mac": "00:04:A3:5A:12:38",
    "temp": 24.05,
    "umid": 54.92,
    "dew": 14.41,
    "ouput_alarm" : 0,
    "max_temp": 100.0,
    "max_umid": 100.0,
    "min_temp": 0.0,
    "min_umid": 0.0,
    "s1hist": 0.0,
    "s2hist": 0.0
}

11. Calibração

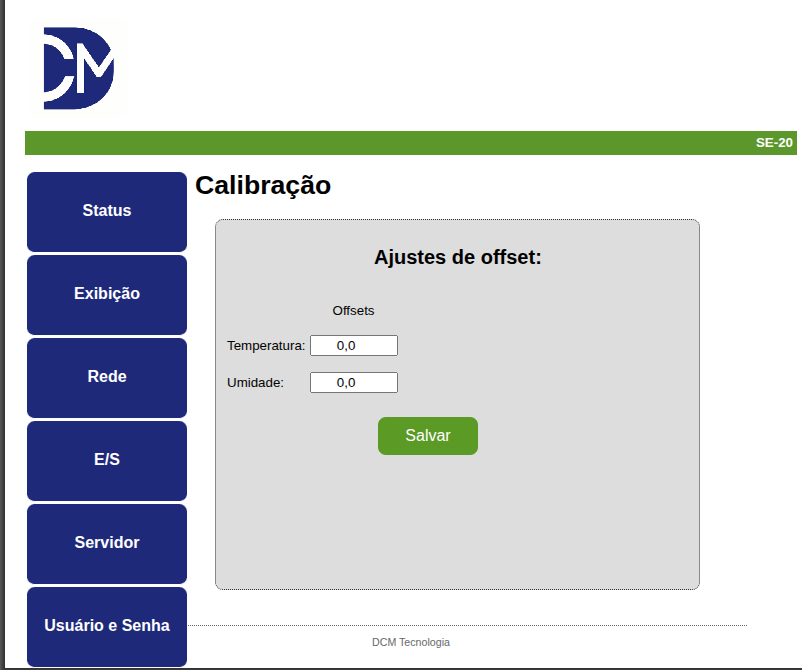

Caso seja necessário corrigir a leitura de algum sensor durante o processo de calibração, o ajuste do offset pode ser realizado através da URL:

http://<ip_do_equipamento>/protect/calib.htm

O offset deve ser alterado apenas após a realização de ensaios em ambiente controlado, utilizando como referência um equipamento calibrado ou um certificado de calibração obtido com o ajuste de offset zerado.

Certifique-se de que o equipamento esteja na posição correta para calibração e operação: na vertical, com o sensor de temperatura e umidade voltado para baixo.
