Sumário
1. Introdução

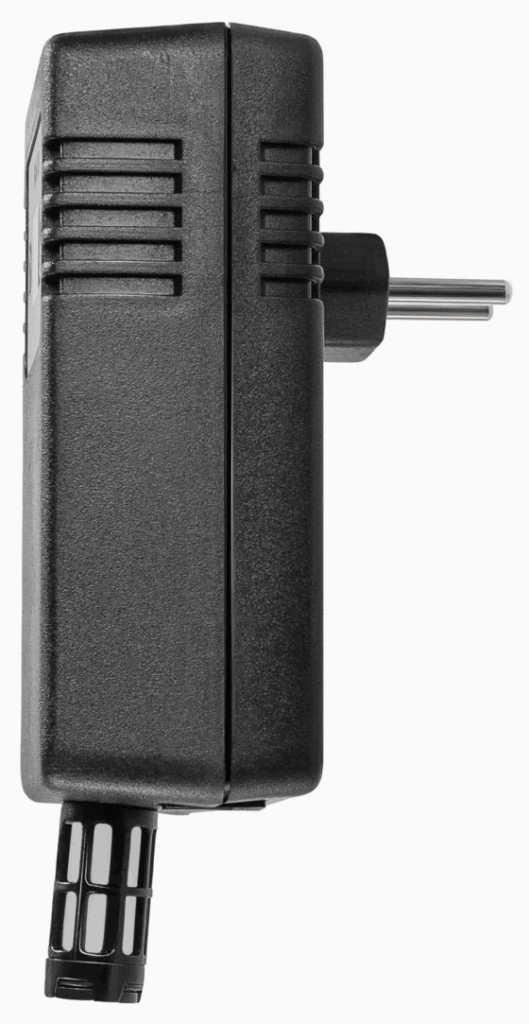

O SW-10 é um dispositivo de monitoramento de temperatura e umidade com conectividade WiFi que oferece um monitoramento remoto confiável em ambientes variados, como data centers, salas de servidores e áreas de armazenamento sensíveis.
2. Modos de Operação
2.1. Ponto de Acesso WiFi (AP) Modo inicial para configuração do dispositivo na rede.
- Ao retirar o equipamento da caixa ou após um reset de fábrica: o SW-10 cria um ponto de acesso WiFi denominado “DCM-SW10-MAC” sem senha.
- Esse modo permite conectar diretamente ao dispositivo para configurar a conexão a uma rede WiFi existente no ambiente onde o SW-10 será instalado.
- Após conectar à rede WiFi e reiniciar o equipamento: o SW-10 desativa o ponto de acesso e se comporta como cliente da rede, acessível via o endereço IP exibido no display. Para descobrir o IP, pressione o botão no equipamento.
2.2. Cliente WiFi
- Depois de configurado como cliente: o equipamento só pode ser acessado pela rede local utilizando o IP atribuído. Para visualizar o IP, pressione o botão no dispositivo.
2.3. Reset para Valores de Fábrica
- Desconecte o equipamento da tomada.
- Pressione e mantenha o botão pressionado enquanto reconecta o SW-10 à tomada.
- Após 5 segundos, uma mensagem de “RESET DE FÁBRICA” aparecerá no display.
- Solte o botão e o dispositivo reiniciará, gerando novamente o ponto de acesso “DCM-SW10-MAC” sem senha, acessível no IP 192.168.4.1.
3. Conectando ao SW-10
- Utilize um dispositivo com interface WiFi (tablet, celular, ou computador).
- Conecte-se à rede “DCM-SW10-MAC”.
- No navegador, acesse o endereço 192.168.4.1.
- Na aba superior, clique em WIFI e digite a senha padrão: “1234”.
- Selecione a rede WiFi desejada e insira a senha.
Após a conexão com sucesso, o display do SW-10 mostrará “WIFI” no canto inferior esquerdo. Reinicie o dispositivo removendo-o e reconectando-o à tomada; ele não gerará mais o ponto de acesso “DCM-SW10-MAC” e só poderá ser acessado pela rede local.
4. Configuração de Rede e Operação
- Visualizando o IP: Pressione o botão ao lado do display para exibir o SSID da rede e o endereço IP do dispositivo.
- Ajuste de Rede Manual: Na aba Configurações, é possível definir manualmente a rede WiFi e ajustar os parâmetros operacionais. No entanto, o sugerido é fazer uma reserva de IP pelo MAC do equipamento e deixar as configurações em DHCP.
- Limites de Sensores: Defina os valores máximos e mínimos para cada sensor para disparar alertas adequados.
- Histerese: Configure um valor de histerese para evitar disparos repetidos de alarmes quando uma leitura estiver próxima dos limites.
5. Configurações de Servidor
Na aba Servidor, os campos da seção Armazenamento Remoto permitem:
- Definir o endereço do servidor.
- A chave de autenticação deve corresponder à chave definida no servidor para que o equipamento seja identificado e os dados comecem a ser registrados. Na duvida use a padrão: 0123456789
Além disso, é possível configurar:
- O nome do monitor.
- A localização.
6. Calibração do Equipamento
Se for necessário ajustar desvios nas leituras, a tela de calibração oferece uma correção precisa baseada nos valores obtidos durante ensaios de calibração:
- No navegador, acesse o IP do monitor + /calib.
- Exemplo: http://192.168.4.1/calib
- Insira os valores de referência obtidos no ensaio para corrigir as leituras.
Nota: As configurações de calibração não são afetadas pelo reset de fábrica.
7. Alteração de Senha
Na aba Alterar Senha, você pode definir uma nova senha de acesso ao equipamento, substituindo a senha padrão.
8. Protocolo SNMP
Abaixo estão as principais variáveis OID disponíveis para monitoramento via SNMP:
| Função | OID |
|---|---|
| Temperatura | .1.3.6.1.4.1.49542.1.1 |
| Umidade | .1.3.6.1.4.1.49542.1.2 |
| Temperatura / Sonda | .1.3.6.1.4.1.49542.1.3 |
| Alarme Temperatura | .1.3.6.1.4.1.49542.2.1 |
| Alarme Umidade | .1.3.6.1.4.1.49542.2.2 |
| Alarme Temperatura / Sonda | .1.3.6.1.4.1.49542.2.3 |
| Alarme Geral | .1.3.6.1.4.1.49542.2.4 |
| Nome do equipamento | .1.3.6.1.4.1.49542.3.1 |
| Localização | .1.3.6.1.4.1.49542.3.2 |
