SE-11 Manual do Usuário

1. Introdução

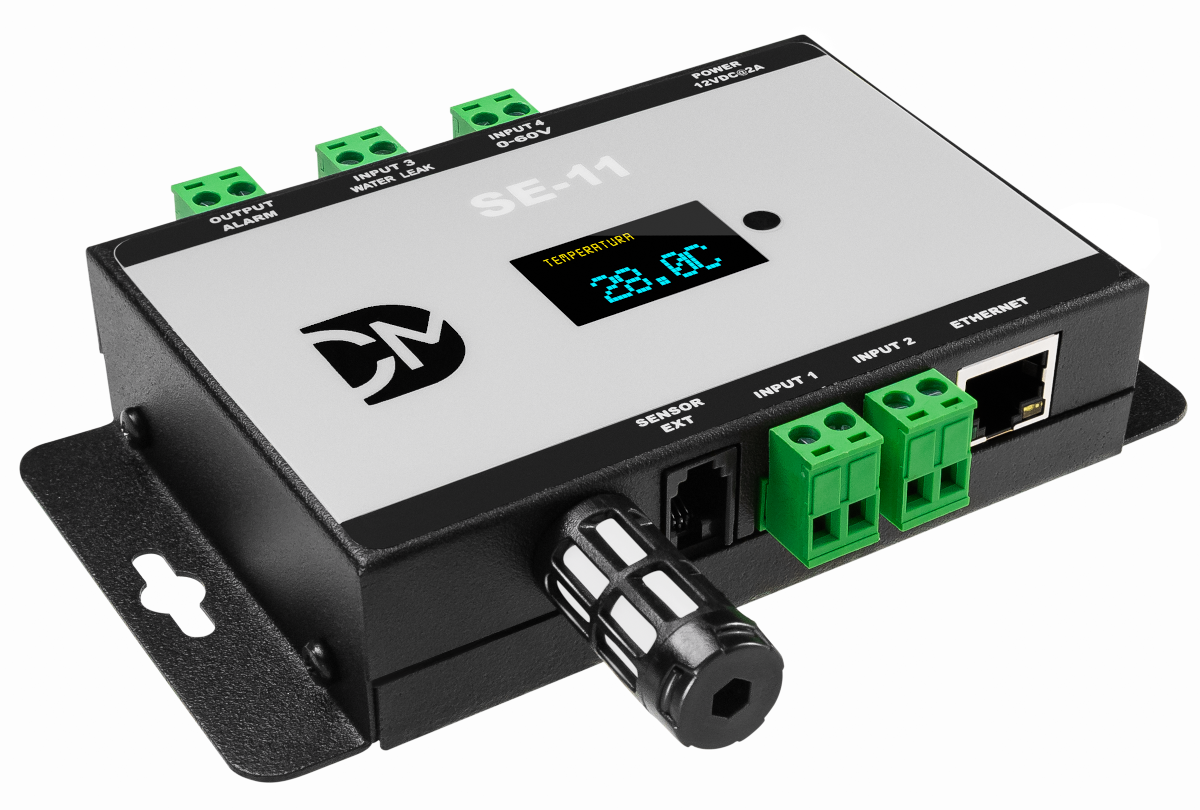

O SE-11 é um monitor ambiental com sensores internos de temperatura e umidade para monitoramento do ambiente, além de suportar sondas de temperatura externas e sonda para detectar inundação (vendidas separadamente) para monitoramento adicional. O dispositivo possui conexão Ethernet, entradas digitais configuráveis e saída para acionamento de cargas externas e alarme. O SE-11 é ideal para aplicações que requerem monitoramento remoto e centralizado de data centers e salas técnicas.

2. Características do Produto

2.1. Entradas e Sensores

  • Sensor Interno: Temperatura e umidade.
  • Sonda Externa: Sonda de temperatura externa para monitoramento adicional.
  • Detector de inundação: Com sonda para instalação no piso.
  • Entradas Digitais (Input1 e Input2): Entradas opto isoladas configuráveis como N.A. (Normalmente Aberto) ou N.F. (Normalmente Fechado), permitindo a conexão de sensores de fumaça, movimento, botões de pânico ou abertura de portas.
  • Entrada 0-60VDC: Para monitorar bancos de baterias.

2.2. Saída

  • Saída de Alarme Geral: Contato seco acionado sempre que um sensor ou entrada digital estiver em estado de alarme.

3. Instalação e Configuração

3.1. Endereço IP Inicial e DHCP

Ao ligar o SE-11 pela primeira vez ou após um reset para os valores de fábrica, ele utilizará o endereço IP fixo 192.168.1.181. Para verificar o IP, pressione o botão no equipamento.

Restaurando os Padrões de Fábrica:

  1. Desconecte o conector de alimentação.
  2. Pressione e segure o botão enquanto reconecta a alimentação.
  3. Aguarde a exibição da mensagem “RESET” no display.
  4. Solte o botão. O dispositivo reiniciará com o DHCP ativo, recebendo um endereço IP da rede automaticamente.

Para visualizar o novo IP, pressione o botão novamente até que as configurações de rede sejam exibidas.

3.2. Acessando a Interface Web

  • Acesse o endereço 192.168.1.181 ou o IP atual no navegador (Para verificar o IP, pressione o botão no equipamento).
  • Usuário padrão: admin
  • Senha padrão: admin

3.3. Configurações de Rede

No menu Rede, é possível ajustar as configurações conforme a necessidade do seu ambiente.

3.4. Configurações das Entradas e Saídas

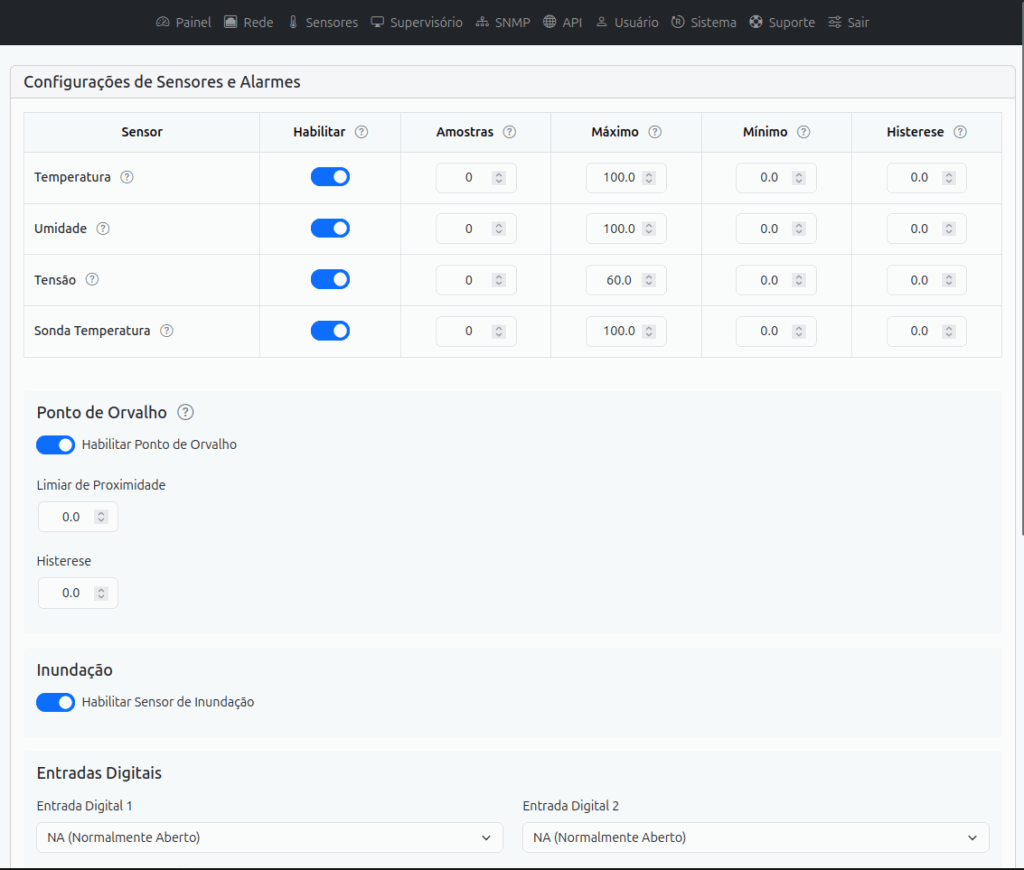

No menu Sensores, você poderá configurar os limites dos sensores, bem como o funcionamento das entradas e saídas digitais.

Alarme de Sonda Desconectada

Caso a sonda externa não seja utilizada, configure o campo “Habilitar Alarme de Sonda Desconectada” como NÃO, evitando alarmes desnecessários.

4. Modos de Operação

4.1. Entradas Digitais

  • Modo Desabilitado: A entrada é ignorada pelo sistema.
  • Modo N.A. (Normalmente Aberto): O alarme é acionado quando os contatos entre os bornes são fechados.
  • Modo N.F. (Normalmente Fechado): O alarme é acionado quando os contatos entre os bornes são abertos.

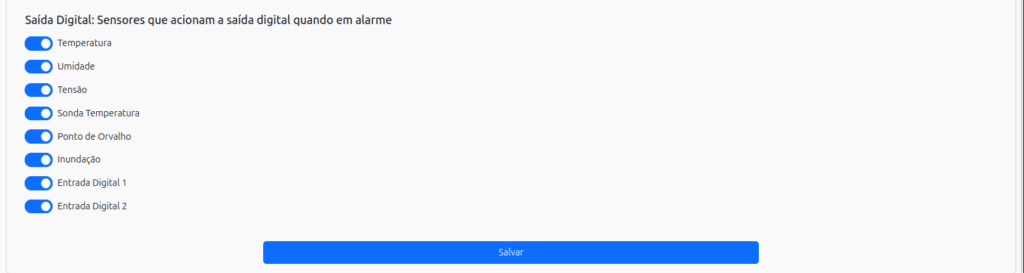

4.2. Saídas Digitais

  • Modo Manual: As saídas podem ser ativadas manualmente pela interface web.
  • Modo Sirene: A saída é ativada em qualquer alarme e pode ser silenciada pela interface web.
  • Modo Ar Condicionado BACKUP: Ativado em qualquer alarme e só pode ser desligado pela interface web, permanecendo ativo mesmo se o alarme for desativado.

4.3. Saída de Alarme

A saída de alarme permanece ativada enquanto houver algum alarme ativo no sistema.

5. Integração com DCM Cloud

Para utilizar o SE-11 com o DCM Cloud:

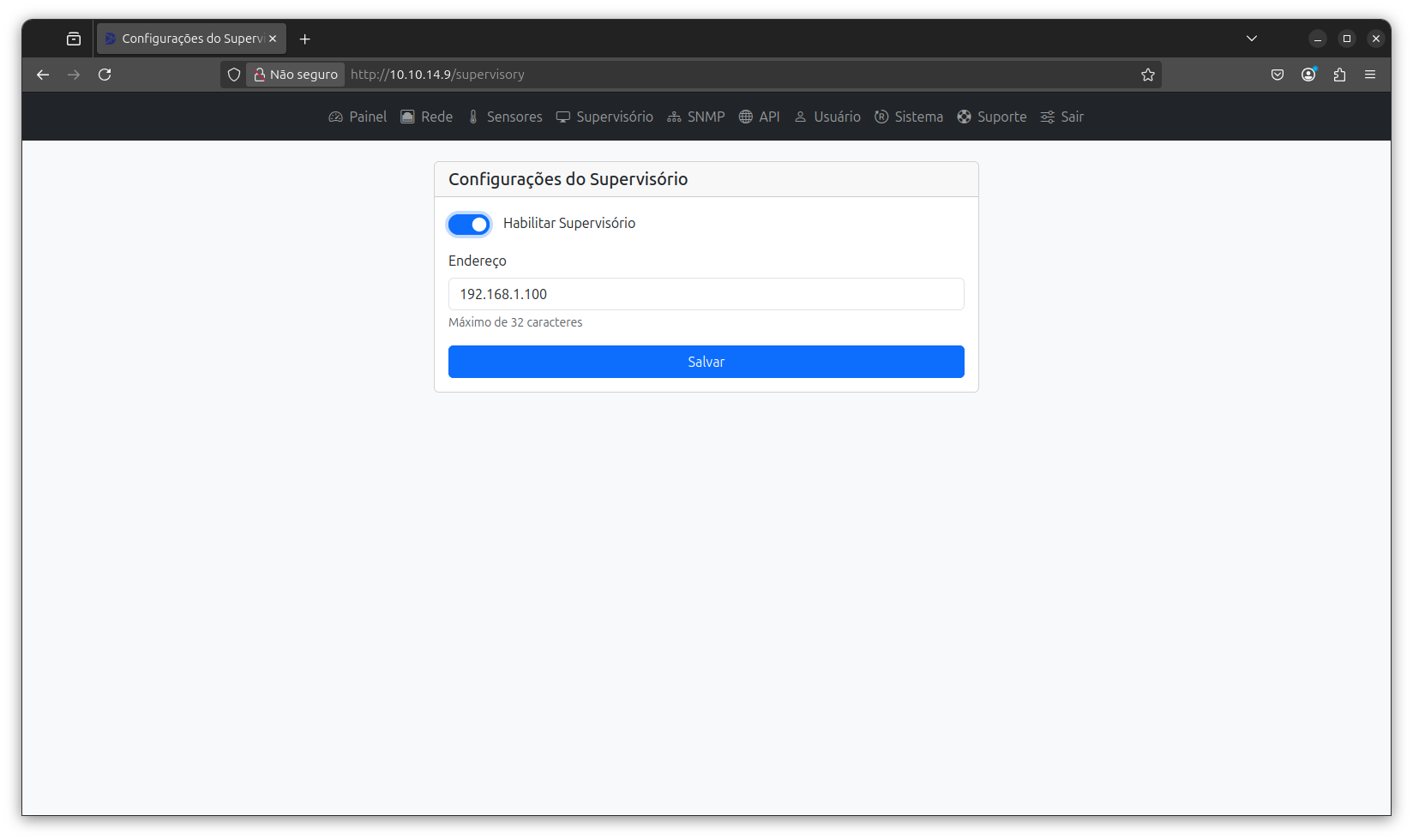

  1. No menu Supervisório, configure o endereço IP do servidor.
  2. Marque a opção “Habilitar Supervisório”.
  3. No DCM Cloud, na aba de equipamentos verifique piscando em azul o novo monitor. Aceite-o.

6. Configurações SNMP

No menu SNMP, habilite o Habilitar SNMP, se necessário, altere o nome da comunidade de leitura.

7. Comandos SNMP e Variáveis OID

Abaixo estão os principais OIDs disponíveis para monitoramento via SNMP:

FunçãoOID
Temperatura Interna.1.3.6.1.4.1.49542.1.1.0
Umidade Interna.1.3.6.1.4.1.49542.1.2.0
Temperatura da Sonda Externa.1.3.6.1.4.1.49542.1.3.0
Estado das Entradas 1 e 2.1.3.6.1.4.1.49542.1.4.0
Inundação.1.3.6.1.4.1.49542.1.5.0
Tensão 0-60VDC1.3.6.1.4.1.49542.1.6.0
Alarme de Temperatura.1.3.6.1.4.1.49542.2.1.0

Use o comando SNMP WALK para listar todas as OIDs disponíveis.

Exemplo de comando SNMP:

[root@localhost]$ snmpget -v2c -c public 192.168.1.181 .1.3.6.1.4.1.49542.1.1.0

8. Acesso XML

Para acessar os valores em formato XML, utilize o seguinte endereço:

http://<ip_do_equipamento>/api/data.xml

O retorno será similar a:

<?xml version="1.0" encoding="UTF-8"?>
<device_data>
    <device>SE-11</device>
    <mac>D4:8A:FC:D4:5B:C4</mac>
    <uptime>0d0h26m55s</uptime>
    <temperature>25.88</temperature>
    <humidity>51.28</humidity>
    <dewpoint>15.08</dewpoint>
    <voltage>13.81</voltage>
    <probe>25.75</probe>
    <flood>Normal</flood>
    <input1>Normal</input1>
    <input2>Normal</input2>
    <general_alarm>Ativo</general_alarm>
    <temperature_alarm>0</temperature_alarm>
    <humidity_alarm>0</humidity_alarm>
    <voltage_alarm>0</voltage_alarm>
    <dewpoint_alarm>0</dewpoint_alarm>
    <probe_alarm>0</probe_alarm>
    <input1_alarm>0</input1_alarm>
    <input2_alarm>0</input2_alarm>
    <flood_alarm>0</flood_alarm>
    <general_alarm_alarm>0</general_alarm_alarm>
    <temperature_max>100</temperature_max>
    <temperature_min>0</temperature_min>
    <humidity_max>100</humidity_max>
    <humidity_min>0</humidity_min>
    <dew_point_alarm>0</dew_point_alarm>
    <voltage_max>60</voltage_max>
    <voltage_min>0</voltage_min>
    <probe_max>100</probe_max>
    <probe_min>0</probe_min>
</device_data>

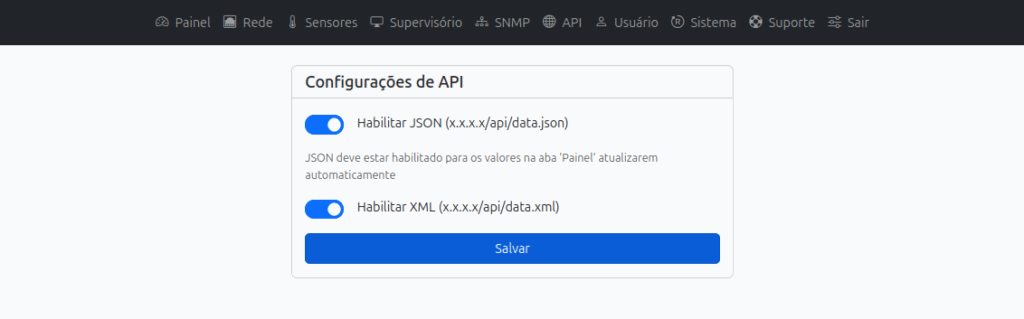

9. Acesso JSON

Para acessar os valores em formato JSON, utilize o seguinte endereço:

http://<ip_do_equipamento>/api/data.json

O retorno será similar a:

{
  "device": "SE-11",
  "mac": "D4:8A:FC:D4:5B:C4",
  "uptime": "0d0h26m55s",
  "temperature": 25.88,
  "humidity": 51.28,
  "dewpoint": 15.08,
  "voltage": 13.81,
  "probe": 25.75,
  "flood": "Normal",
  "input1": "Normal",
  "input2": "Normal",
  "general_alarm": "Ativo",
  "temperature_alarm": 0,
  "humidity_alarm": 0,
  "voltage_alarm": 0,
  "dewpoint_alarm": 0,
  "probe_alarm": 0,
  "input1_alarm": 0,
  "input2_alarm": 0,
  "flood_alarm": 0,
  "general_alarm_alarm": 0,
  "temperature_max": 100,
  "temperature_min": 0,
  "humidity_max": 100,
  "humidity_min": 0,
  "dew_point_alarm": 0,
  "voltage_max": 60,
  "voltage_min": 0,
  "probe_max": 100,
  "probe_min": 0
}

10. Calibração

Caso seja necessário corrigir a leitura de algum sensor durante o processo de calibração, o ajuste do offset pode ser realizado através da URL:

http://<ip_do_equipamento>/calibration

O offset deve ser alterado apenas após a realização de ensaios em ambiente controlado, utilizando como referência um equipamento calibrado ou um certificado de calibração obtido com o ajuste de offset zerado.

Certifique-se de que o equipamento esteja na posição correta para calibração e operação: na vertical, com o sensor de temperatura e umidade voltado para baixo.

11. Especificações Técnicas

  • Alimentação: Fonte externa 12VDC 2A padrão EN 60950-1
  • Entradas Digitais: Opto isoladas (configuráveis N.A. ou N.F.)
  • Saída Relé: 1 x 5A (contacto seco)
  • Interface de Rede: Ethernet 10/100 Mbps IEEE 802.3
  • Protocolo de Gerenciamento: SNMP v2c, HTTP GET para XML e JSON
  • Temperatura de Operação: -20°C a 60°C
  • Dimensões: 113 x 78 x 28mm (142 x 108 x 28mm considerando abas laterais e sensor inferior)

DCM Tecnologia Eletrônica LTDA | Rua Wilson Bernardo, 180 | Peruíbe | SP | CEP 11771-496 | (11) 3090-9324
