SE-12 – Manual do usuário

1. Introdução

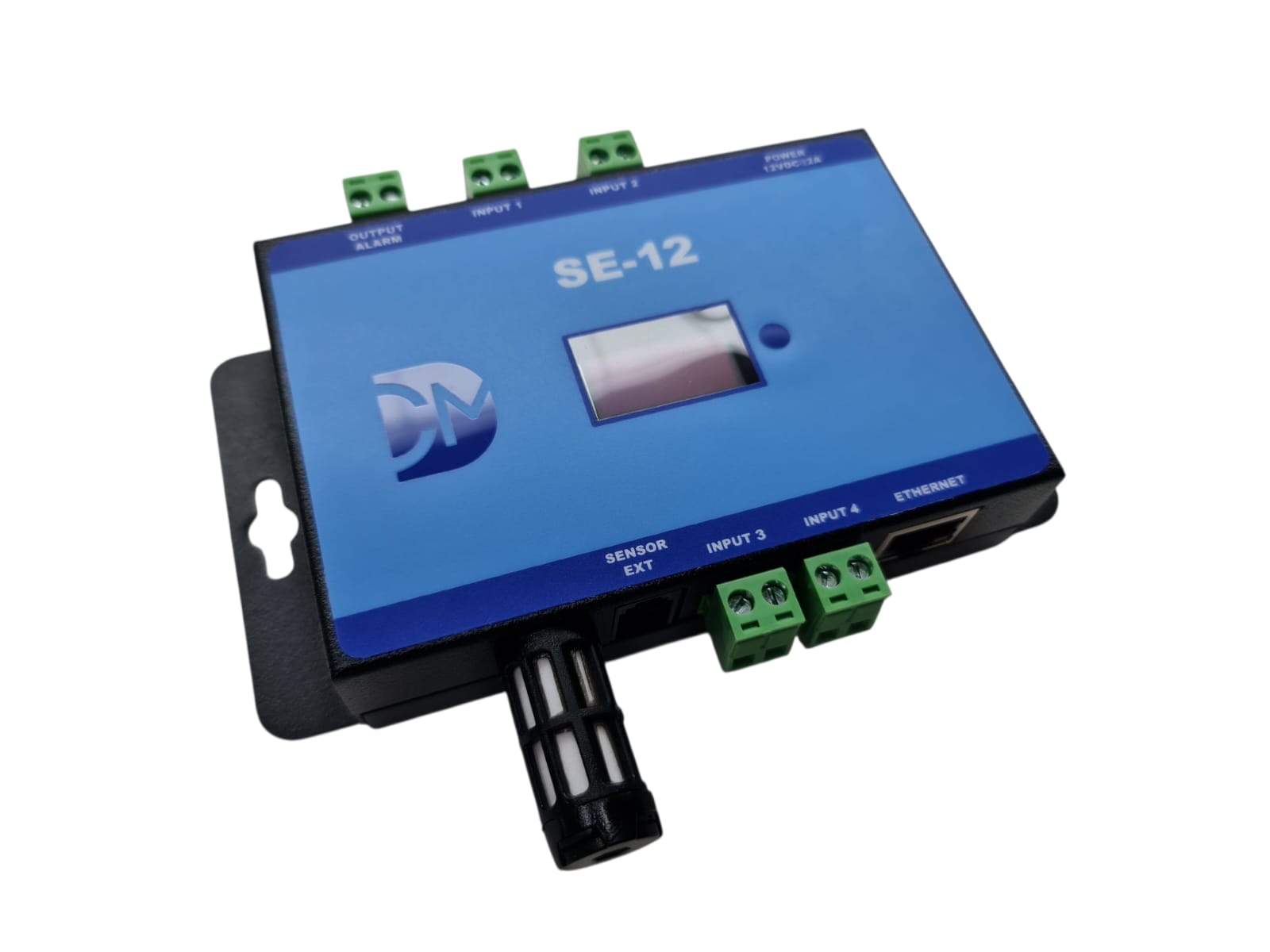

O SE-12 é um monitor ambiental com sensores internos de temperatura e umidade para monitoramento do ambiente, além de suportar sondas de temperatura externas (vendidas separadamente) para monitoramento adicional, como dentro de racks. O dispositivo possui conexão Ethernet, 4 entradas digitais configuráveis e saída para acionamento de cargas externas e alarmes. O SE-12 é ideal para aplicações que requerem monitoramento remoto e centralizado de data centers, salas elétricas, câmaras frias.

2. Características do Produto

2.1. Entradas e Sensores

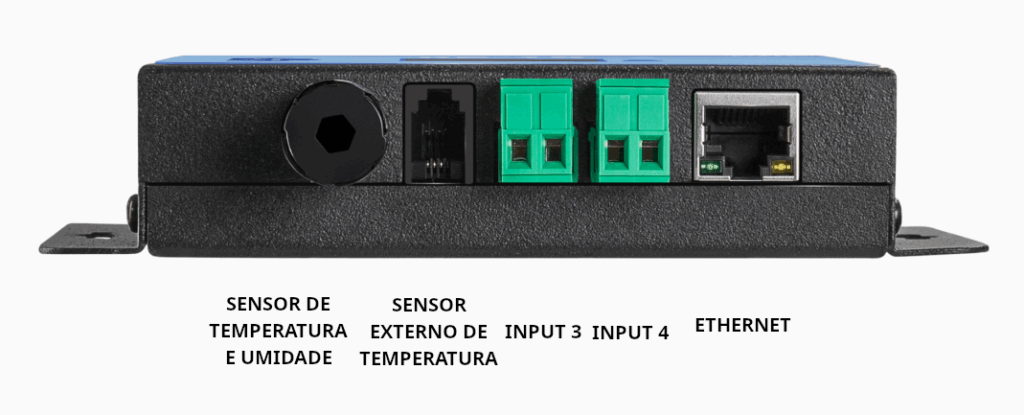

  • Sensor Interno: Temperatura e umidade.
  • Sonda Externa: Sonda de temperatura externa para monitoramento adicional.
  • Entradas Digitais (Input1, Input2, Input3 e Input4): Entradas opto isoladas configuráveis como N.A. (Normalmente Aberto) ou N.F. (Normalmente Fechado), permitindo a conexão de sensores de fumaça, movimento, botões de pânico ou abertura de portas.

2.2. Saídas

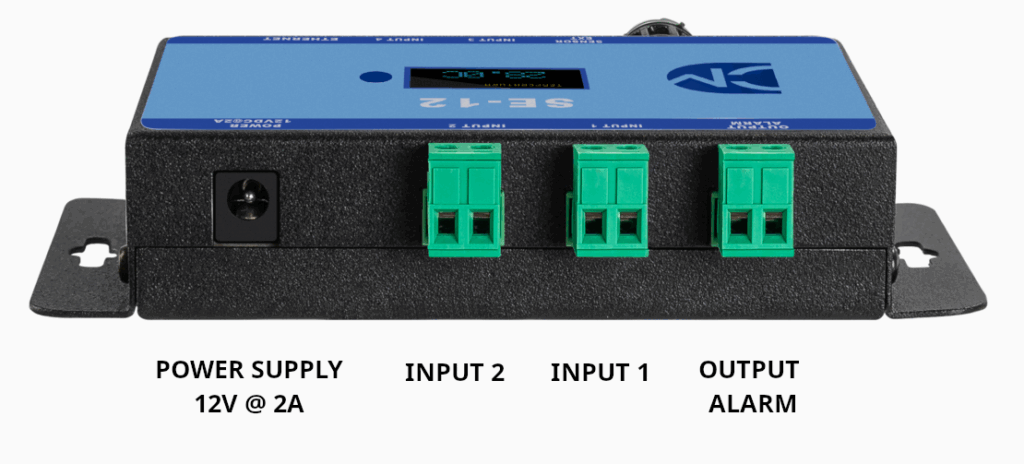

  • Saída de Alarme Geral: Ativada sempre que um sensor ou entrada digital estiver em estado de alarme. Saída de contato seco controladas por relés, com capacidade de até 5A para acionamento de cargas externas

3. Instalação e Configuração

3.1. Endereço IP Inicial e DHCP

Ao ligar o SE-12 pela primeira vez ou após um reset para os valores de fábrica, ele utilizará o endereço IP fixo 192.168.1.181. Para verificar o IP, pressione o botão no equipamento.

Restaurando os Padrões de Fábrica:

  1. Desconecte o conector de alimentação.
  2. Pressione e segure o botão enquanto reconecta a alimentação.
  3. Aguarde a exibição da mensagem “RESET” no display.
  4. Solte o botão. O dispositivo reiniciará com o DHCP ativo, recebendo um endereço IP da rede automaticamente.

Para visualizar o novo IP, pressione o botão novamente até que as configurações de rede sejam exibidas.

3.2. Acessando a Interface Web

  • Acesse o endereço 192.168.1.181 ou o IP atual no navegador (Para verificar o IP, pressione o botão no equipamento).
  • Usuário padrão: admin
  • Senha padrão: admin

3.3. Configurações de Rede

No menu de rede, é possível ajustar as configurações conforme a necessidade do seu ambiente.

3.4. Configurações das Entradas e Saída

No menu E/S, você poderá configurar os limites dos sensores, bem como o funcionamento das entradas digitais.

Alarme de Sonda Desconectada

Caso a sonda externa não seja utilizada, configure o campo “Habilitar Alarme de Sonda Desconectada” como NÃO, evitando alarmes desnecessários.

4. Modos de Operação

4.1. Entradas Digitais

  • Modo Desabilitado: A entrada é ignorada pelo sistema.
  • Modo N.A. (Normalmente Aberto): O alarme é acionado quando os contatos entre os bornes são fechados.
  • Modo N.F. (Normalmente Fechado): O alarme é acionado quando os contatos entre os bornes são abertos.

4.2. Saídas Digitais

  • Modo Manual: As saídas podem ser ativadas manualmente pela interface web.
  • Modo Sirene: A saída é ativada em qualquer alarme e pode ser silenciada pela interface web.
  • Modo Ar Condicionado BACKUP: Ativado em qualquer alarme e só pode ser desligado pela interface web, permanecendo ativo mesmo se o alarme for desativado.

4.3. Saída de Alarme

A saída de alarme permanece ativada enquanto houver algum alarme ativo no sistema.

5. Integração com DCM Cloud

Para utilizar o SE-12 com o DCM Cloud:

  1. No menu Server, configure o endereço IP do servidor.
  2. Marque a opção “Habilitar DCM Cloud”.
  3. Configure o nome e a localização do equipamento.

5.1. Configurações SNMP

No menu SNMP, habilite o SNMP GET, altere o nome da comunidade de leitura e configure o TRAP e seu respectivo endereço IP.

6. Comandos SNMP e Variáveis OID

Abaixo estão os principais OIDs disponíveis para monitoramento via SNMP:

FunçãoOID
Temperatura Interna.1.3.6.1.4.1.49542.1.1.0
Umidade Interna.1.3.6.1.4.1.49542.1.2.0
Temperatura da Sonda Externa.1.3.6.1.4.1.49542.1.3.0
Estado das Entradas 1, 2, 3 e 4.1.3.6.1.4.1.49542.1.4.0
Alarme de Temperatura.1.3.6.1.4.1.49542.2.1.0

Use o comando SNMP WALK para listar todas as OIDs disponíveis.

Exemplo de comando SNMP:

[root@localhost]$ snmpget -v2c -c public 192.168.1.181 .1.3.6.1.4.1.49542.1.1.0

7. Acesso XML

Para acessar os valores em formato XML, utilize o seguinte endereço:

http://<ip_do_equipamento>/status.xml

O retorno será similar a:

<response>
    <temperature>24.72</temperature>
    <humidity>64.22</humidity>
    <sonde>24.57</sonde>
    <input1>0</input1>
    <input2>0</input2>
    <output1>1</output1>
    <output2>0</output2>
    <outputalarm>1</outputalarm>
    <dewpoint>17.50</dewpoint>
    <temperature_max>100.0</temperature_max>
    <temperature_min>0.0</temperature_min>
    <humidity_max>100.0</humidity_max>
    <humidity_min>0.0</humidity_min>
    <sonde_max>100.0</sonde_max>
    <sonde_min>0.0</sonde_min>
</response>

8. Acesso JSON

Para acessar os valores em formato JSON, utilize o seguinte endereço:

http://<ip_do_equipamento>/status.json

O retorno será similar a:

{
"firmware": "1.99",
"name": "SE-12NOVO",
"description": "LOCALIZACAO",
"mac": "DC:MT:D0:9E:A4:82",
"temp": 25.10,
"umid": 68.57,
"temp_ext": 24.24,
"dew": 18.90,
"input1" : 0,
"input2" : 0,
"ouput_alarm" : 0,
"max_temp": 100.0,
"max_umid": 100.0,
"max_temp_ext": 100.0,
"min_temp": 0.0,
"min_umid": 0.0,
"min_temp_ext": 0.0,
"s1hist": 0.0,
"s2hist": 0.0,
"s3hist": 0.0,
"input1_mode" : 1,
"input2_mode" : 1
}

9. Calibração

Caso seja necessário corrigir a leitura de algum sensor durante o processo de calibração, o ajuste do offset pode ser realizado através da URL:

http://<ip_do_equipamento>/protect/calib.htm

O offset deve ser alterado apenas após a realização de ensaios em ambiente controlado, utilizando como referência um equipamento calibrado ou um certificado de calibração obtido com o ajuste de offset zerado.

Certifique-se de que o equipamento esteja na posição correta para calibração e operação: na vertical, com o sensor de temperatura e umidade voltado para baixo.

10. Especificações Técnicas

  • Alimentação: Fonte externa 12VDC 2A padrão EN 60950-1
  • Entradas Digitais: 4 entradas Opto isoladas (configuráveis N.A. ou N.F.)
  • Saídas de Alarme: 1 saída 5A (contacto seco)
  • Interface de Rede: Ethernet 10/100 Mbps IEEE 802.3
  • Protocolo de Gerenciamento: SNMP v2c, HTTP GET para XML e JSON
  • Temperatura de Operação: -20°C a 70°C
  • Dimensões: 113 x 78 x 28mm (142 x 108 x 28mm considerando abas laterais e sensor inferior)
